TP2: Simetría Organizativa.

TRABAJO PRÁCTICO 2.
SIMETRÍA: ORGANIZATIVA.

En la clase teórica abordamos el concepto de módulo, las relaciones simétricas que pueden existir entre ellos (isometría, homeometría y catametría), los diferentes tipos de organizaciones espaciales que nos proponen las leyes de la simetría (simples y compuestas) y los distintos tipos de enlaces o vínculos que pueden ocurrir entre los módulos organizados en el espacio.

TEORÍA: SIMETRÍA ORGANIZATIVA.

Durante el práctico, aplicaremos estos conceptos para comprender su operatividad y aprovecharlos como herramientas en nuestros futuros diseños.

ACTIVIDAD A.
LECTURA ANALÍTICA DE MÓDULOS Y ORGANIZACIONES.
En esta actividad, realizaremos un recorrido por el espacio interno y externo del edificio para registrarlo a partir de la fotografía:

ACTIVIDAD B.
LECTURA PROPOSITIVA DE FORMAS ABSTRACTAS.

PRIMERA ETAPA - DISEÑAR UN MÓDULO.

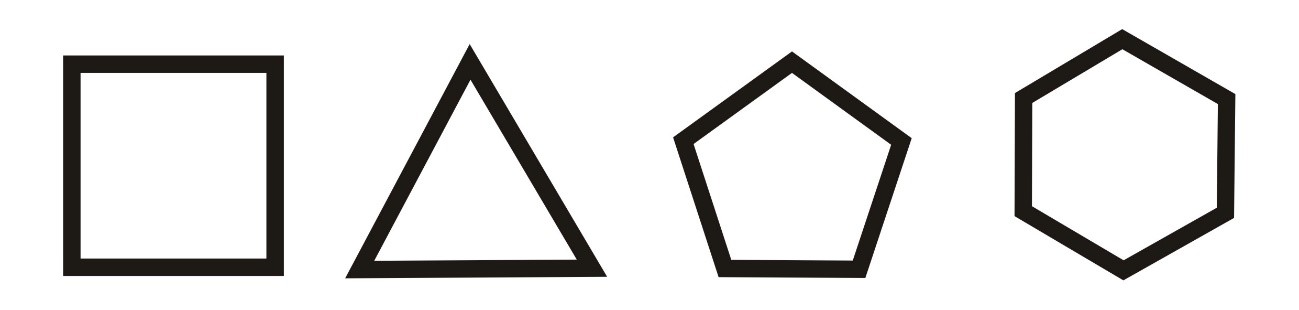

Seleccionar dos de las siguientes figuras geométricas (bidimensional):

         cuadrado              triángulo               pentágono              hexágono

Te sugerimos que imagines que las figuras están inscriptas dentro de un círculo de 45 a 60 mm de diámetro. Estas figuras podrán ser trabajadas como tales o podrás comenzar desde un cambio escalar (oscilación) o proporcional (transformación: es decir, el triángulo equilátero se transformaría en escaleno o isósceles; mientras que el cuadrado se transformaría en rectángulo, trapecio o paralelogramo.

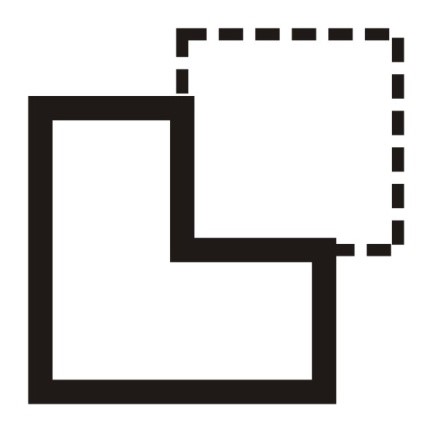

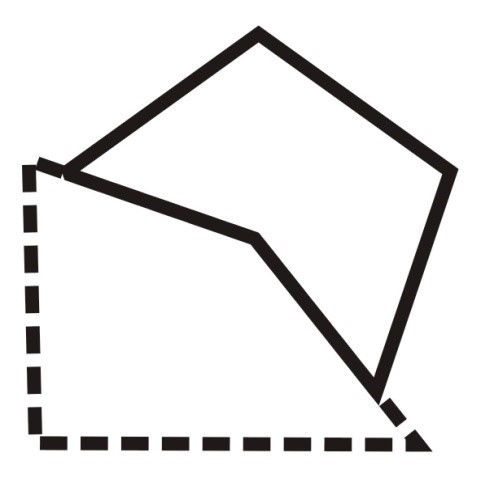

Consultando con tu profesor, también puedes trabajar con un plegado, una sustracción-adición, un corte o un curvado; veamos unos ejemplos de sustracción:

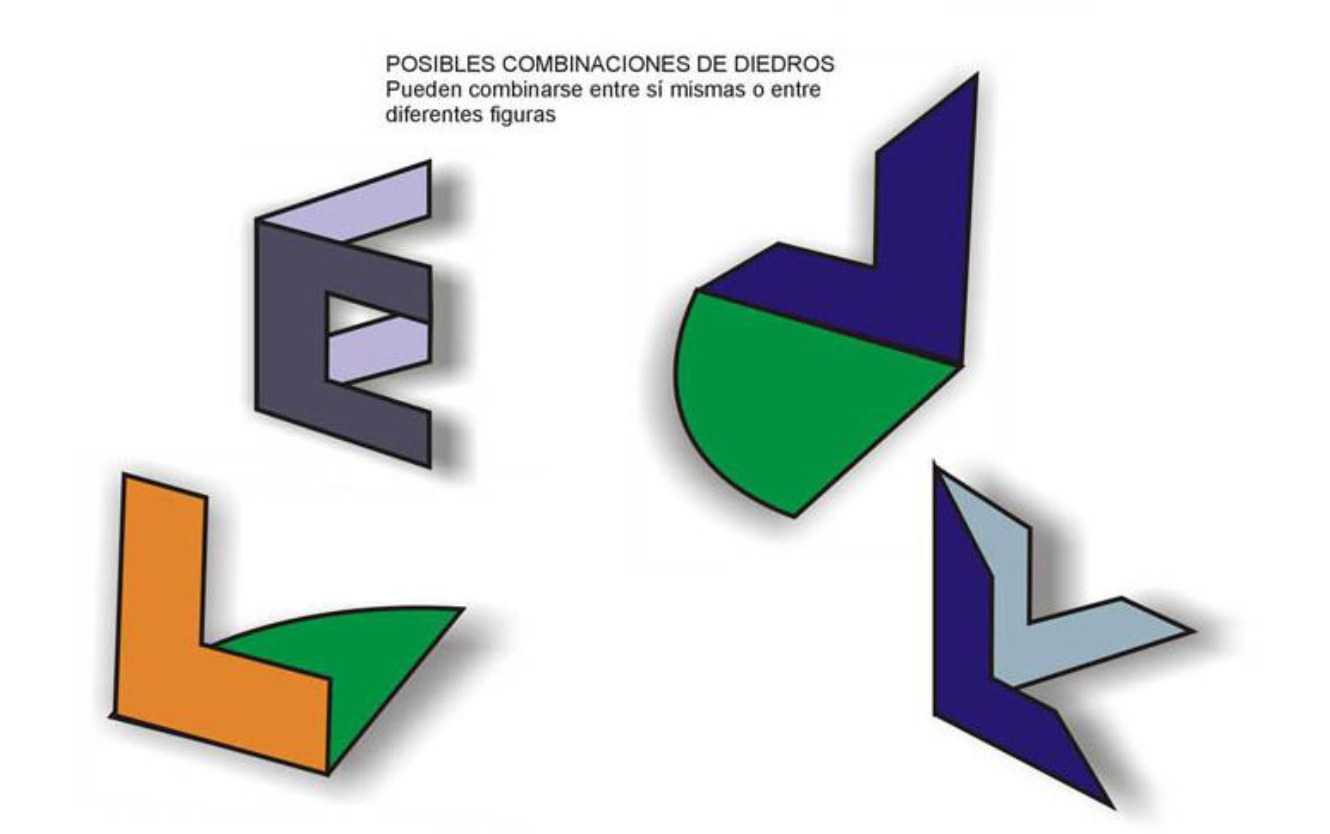

Los módulos y/o los supermódulos pueden ser diseñados a partir de la combinación de no más de dos tipos de estructuras: lineal, laminar o volumétrica (en este caso, otorgándole un espesor).

PRE-ENTREGA (MÓDULOS): 04 de junio.

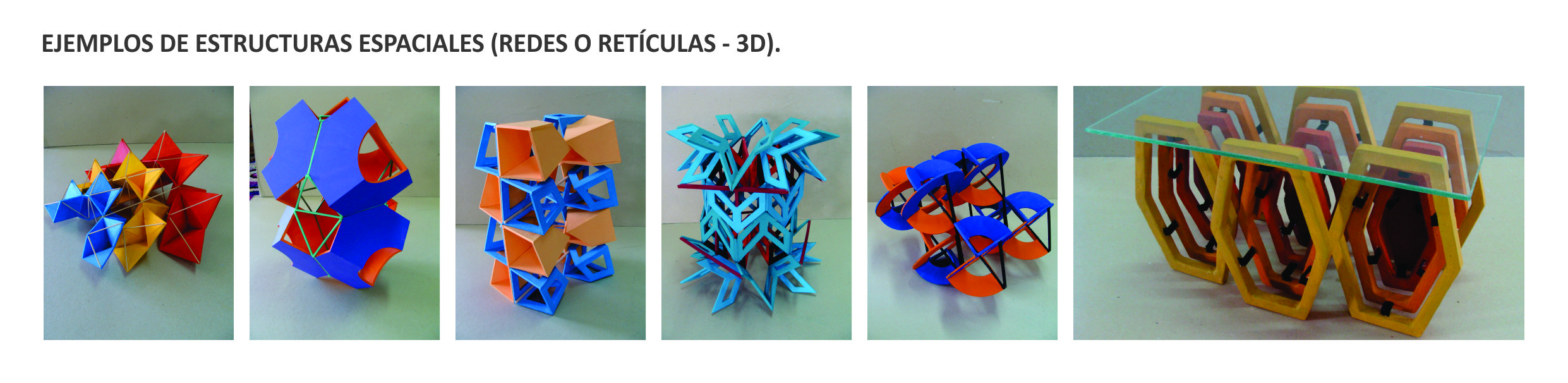

SEGUNDA ETAPA - CONSTRUIR UNA ESTRUCTURA (MÓDULOS ORGANIZADOS).

A partir de los diferentes diseños de módulos o supermódulos seleccionados en la etapa anterior, deberán replicarlos con cambios de tamaño o no (cantidad: de 4 a 6 según cada caso) para construir una estructura.

Es decir, éstos módulos o supermódulos serán los componentes de una estructura espacial determinada por las leyes de simetría organizativa (simples y/o compuestas) y por los  tipos de enlaces entre ellos (intersección, contacto o proximidad con totalizador/elementos vinculantes), demostrando las diferentes maneras de combinarlos y los distintos tipos de ordenamientos en el espacio (red o retícula espacial - 3D).



Cantidad mínima: 7/8 Propuestas representadas con maquetas de estudio (lo más prolijas posibles).
Dimensiones aproximadas: Espacio prismático de 300 X 210 X 150 mm.

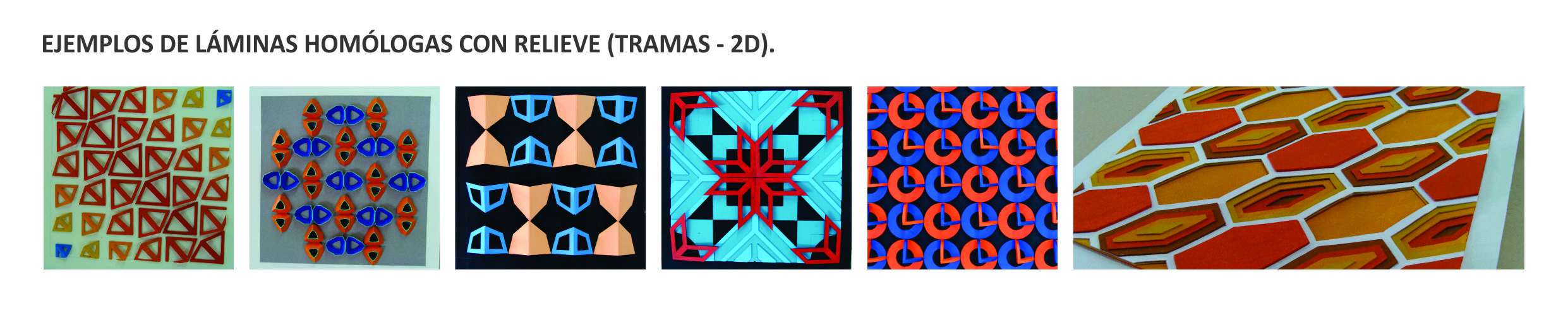

TERCERA ETAPA - DISEÑAR UNA LÁMINA HOMÓLOGA CON RELIEVE.

Una vez seleccionado el módulo/supermódulo y definido la ley de simetría con su tipo de enlace, deberás realizar una trama espacial, un ordenamiento con relieve, al menos 3 niveles. Luego, y a partir de considerar los diferentes niveles, deberás proponer sobrerrelieves (por encima del nivel 0) y/o bajorrelieves (por debajo del nivel 0).



Formato: PDF con las dimensiones y retícula para construir la trama.
Material: Cartón gris o Cartón pass partout - 1.5 mm de espesor.

CUARTA ETAPA - PROPONER ESQUEMAS Y CRITERIOS DE COLOR.

Las propuestas de estructura espacial y de lámina de relieve de la etapa anterior, debe presentar un esquema de color que considere sus particularidades (módulos y tipos de organización - enlaces) y que evidencie las intenciones o criterios de aplicación (jerarquizar, asociar u oponer).

ENTREGA: 27 de Junio - 08:30 hs.
RECUPERATORIO: 04 de Julio - 08:30 hs.

GUÍA PARA COMPLETAR ENTREGA FINAL.

A - PRESENCIAL:

Material del proceso (maquetas de estudios, bocetos realizados, etc) +
1 Módulo/supermódulo empleado (sin color) +
1 Estructura espacial en buen nivel de terminación, con aplicación de color +
1 Lámina trama espacial - 3D (homóloga a la estructura) +
1 Lámina de presentación construcción del módulo 2d/3d (en formato A3 vertical).

Aclaraciones: Las propuestas finales (módulo, estructura y lamina con relieve) deben ser representadas con una muy buena terminación superficial.

La lámina de presentación construcción del módulo 2D/3D, además de ser prolija, debe incluir el proceso de diseño del módulo/supermódulo (desde lo bidimensional a lo tridimensional); la representación con dibujos y/o fotografías de la propuesta final de la estructura espacial; y la descripción sobre la ley de simetría y tipo de enlace empleado, el tipo de estructura obtenida, y los esquemas/criterios de color aplicados.

B - VIRTUAL:
Link a tu carpeta (03 - TP2: SIMETRÍA ORGANIZATIVA) que contenga 1 Bitácora del proceso y de las propuestas finales con sus descripciones (en formato Archivo PDF). Ésta bitácora debe incluir:

Actividad A - Lectura analítica de formas concretas: FOTOGRAFÍAS (reconocimiento y descripción de módulos y de sus organizaciones en el espacio). a partir de la fotografía.
Actividad B - Lectura propositiva de formas abstractas: PROCESO (diseño de módulos, construcción de las estructuras espaciales, diseño de lámina homóloga con sus aplicaciones/criterios de color) y MEMORIA DESCRIPTIVA (imágenes/fotografías de las propuestas finales de cada etapas con sus respectivas descripciones).
